سوئیچ HDMI چیست و چه تفاوتی با اسپلیتر دارد؟

سوئیچ HDMI دستگاهی است که چند منبع تصویر مثل کنسول بازی، لپ‌تاپ و اندروید باکس را به یک نمایشگر وصل می‌کند و در هر لحظه یکی از آن‌ها را روی صفحه می‌فرستد. اسپلیتر HDMI دقیقاً برعکس عمل می‌کند: یک منبع را هم‌زمان روی چند نمایشگر نشان می‌دهد. پس اگر ورودی‌های تلویزیون یا مانیتور شما کم است به سوئیچ نیاز دارید، و اگر می‌خواهید یک تصویر را روی چند صفحه ببینید، اسپلیتر انتخاب درست است.

در این مقاله طرز کار سوئیچ HDMI، تفاوت آن با اسپلیتر و سوئیچ ماتریکس، نکات فنی مهم پیش از خرید (نسخهٔ HDMI، HDCP، EDID و صدا) و مدل‌های موجود در فروشگاه را با هم مرور می‌کنیم.

سوئیچ HDMI چیست و چطور کار می‌کند؟

بیشتر تلویزیون‌ها دو یا سه ورودی HDMI دارند و مانیتورها و ویدئو پروژکتورها اغلب فقط یک ورودی. وقتی کنسول، گیرندهٔ دیجیتال، لپ‌تاپ و پلیر همه HDMI دارند، یا باید مدام کابل جابه‌جا کنید یا از یک سوئیچ استفاده کنید. سوئیچ HDMI چند ورودی (معمولاً ۳ تا ۵) و یک خروجی دارد و با دکمه، ریموت یا به‌صورت خودکار، ورودی فعال را انتخاب می‌کند.

جابه‌جا کردن مداوم کابل علاوه بر دردسر، به مرور به پورت HDMI نمایشگر آسیب می‌زند؛ با سوئیچ، کابل‌ها یک بار وصل می‌شوند و ثابت می‌مانند.

روش‌های انتخاب ورودی

• دکمهٔ روی بدنه: ساده‌ترین روش که در همهٔ مدل‌ها هست.
• ریموت IR: وقتی سوئیچ پشت تلویزیون یا داخل میز قرار می‌گیرد، ریموت خیلی کاربردی است.
• سوئیچ خودکار: با روشن شدن یک دستگاه، سوئیچ به‌طور خودکار به همان ورودی می‌رود.
• کنترل RS232: در مدل‌های حرفه‌ای‌تر برای اتصال به سیستم‌های کنترل مرکزی سالن‌ها و اتاق‌های کنفرانس.

سوئیچ مولتی‌ویو

بعضی سوئیچ‌ها علاوه بر انتخاب یک ورودی، می‌توانند چند ورودی را هم‌زمان در یک صفحه (مثلاً چهار تصویر کنار هم) نشان دهند. به این قابلیت Multi-View می‌گویند و برای نظارت بر چند دوربین، مقایسهٔ تصویر چند دستگاه یا تولید محتوای چنددوربینه مفید است. اگر به جابه‌جایی نرم با افکت، ترکیب تصویر و کروماکی نیاز دارید، دیگر وارد دنیای میکسر تصویر (سوئیچر تصویر) شده‌اید که ابزار جداگانه‌ای است.

اسپلیتر HDMI چیست؟

اسپلیتر HDMI یک ورودی و چند خروجی دارد و همان تصویر را هم‌زمان به چند نمایشگر می‌فرستد؛ مثلاً پخش یک تصویر روی چند تلویزیون در ویترین فروشگاه، نمایش ارائه روی تلویزیون و پروژکتور یا فرستادن تصویر کنسول به مانیتور و کارت کپچر. جزئیات بیشتر، انواع و نکات خرید اسپلیتر را در مقالهٔ اسپلیتر HDMI توضیح داده‌ایم.

تفاوت سوئیچ HDMI و اسپلیتر HDMI

ظاهر این دو دستگاه شبیه است و هر دو چند پورت HDMI دارند، اما جهت حرکت سیگنال در آن‌ها کاملاً برعکس است. جدول زیر تفاوت‌ها را خلاصه کرده است:

آیا می‌توان سوئیچ را برعکس به‌عنوان اسپلیتر استفاده کرد؟

در حالت کلی خیر. سوئیچ‌های اکتیو (برق‌دار) جهت ورودی و خروجی مشخصی دارند و اگر برعکس وصل شوند، کار نمی‌کنند. برخی قطعات ارزان‌قیمت «دوطرفه» در بازار هستند که هم سوئیچ ۲ به ۱ و هم ۱ به ۲ حساب می‌شوند، اما در حالت ۱ به ۲ معمولاً فقط یکی از خروجی‌ها را فعال می‌کنند و اسپلیتر واقعی نیستند. اگر به تصویر هم‌زمان روی چند نمایشگر نیاز دارید، اسپلیتر یا ماتریکس بخرید.

سوئیچ ماتریکس؛ ترکیب سوئیچ و اسپلیتر

ماتریکس چند ورودی و چند خروجی دارد و می‌توانید هر ورودی را به هر خروجی بفرستید؛ مثلاً کنسول روی تلویزیون اتاق نشیمن و هم‌زمان اندروید باکس روی مانیتور دوم، یا یک منبع روی همهٔ خروجی‌ها. برای سالن‌ها، اتاق‌های کنفرانس و استودیوها که چند منبع و چند نمایشگر دارند، ماتریکس جایگزین ترکیب چند سوئیچ و اسپلیتر می‌شود.

نکات فنی مهم پیش از خرید سوئیچ HDMI

۱. نسخهٔ HDMI و رزولوشن پشتیبانی‌شده

سوئیچ‌های HDMI 1.4 معمولاً تا 4K با نرخ ۳۰ هرتز یا 1080p60 کار می‌کنند؛ برای گیرندهٔ دیجیتال، لپ‌تاپ اداری و پلیر کافی است. اما اگر PS5، Xbox Series X یا اندروید باکس 4K دارید و 4K60 همراه با HDR می‌خواهید، سوئیچ باید HDMI 2.0 با پهنای باند ۱۸ گیگابیت بر ثانیه باشد. برای آشنایی با اعداد رزولوشن، مقالهٔ رزولوشن چیست؟ را ببینید.

۲. HDCP و EDID

بسیاری از منابع (کنسول‌ها، سرویس‌های استریم و پلیرهای بلوری) محتوا را با HDCP قفل می‌کنند. برای محتوای 4K معمولاً HDCP 2.2 لازم است و اگر سوئیچ آن را پشتیبانی نکند، ممکن است تصویر سیاه یا پیغام خطا ببینید. EDID هم اطلاعاتی است که نمایشگر دربارهٔ رزولوشن‌ها و فرمت‌های صوتی قابل پشتیبانی به منبع می‌دهد؛ سوئیچ‌هایی که مدیریت EDID دارند، ناسازگاری بین دستگاه‌ها را کمتر می‌کنند. توضیح کامل این دو فناوری را در مقالهٔ فناوری‌های EDID و HDCP بخوانید.

۳. صدا: عبور، استخراج و ARC

اگر سیستم صوتی شما HDMI ندارد، سوئیچی بخرید که خروجی صدای جداگانه (اپتیکال یا آنالوگ) داشته باشد. در سینمای خانگی هم پشتیبانی از فرمت‌هایی مثل Dolby TrueHD و DTS-HD Master Audio و قابلیت ARC اهمیت پیدا می‌کند.

۴. طول کابل و منبع تغذیه

مدل‌های اکتیو با آداپتور یا برق USB، سیگنال را تقویت می‌کنند و کابل‌های طولانی‌تر را بهتر تحمل می‌کنند. اگر فاصلهٔ سوئیچ تا نمایشگر زیاد است، مشخصات طول کابل پشتیبانی‌شده را بررسی کنید.

سوئیچ‌های HDMI موجود در نادر کامپیوتر

در جدول زیر مدل‌های ezcap، V-King و Lenkeng که در فروشگاه موجودند، بر اساس مشخصات صفحهٔ محصول مقایسه شده‌اند. قیمت به‌روز را در صفحهٔ هر محصول ببینید.

ezcap 264A؛ سوئیچ چهار کاناله با نمایش هم‌زمان

سوئیچ تصویر ۴ پورت ezcap 264A چهار ورودی HDMI و یک خروجی HDMI 1.4 تا 1080p60 دارد. دکمهٔ Mode آن بین نمایش تک‌تصویر (One-View) و چندتصویر (Multi-View) جابه‌جا می‌شود، دکمهٔ Switch ورودی را انتخاب می‌کند و دکمهٔ Audio مشخص می‌کند صدای کدام ورودی HDMI پخش شود. بدنهٔ فلزی، ریموت کنترل و LEDهای نشانگر ورودی از دیگر ویژگی‌های آن است. این مدل برای کسانی مناسب است که چند دوربین، کنسول یا لپ‌تاپ را هم‌زمان زیر نظر دارند؛ مثلاً استریمری که می‌خواهد تصویر چند منبع را یک‌جا ببیند یا کلاسی که چند دوربین دارد.

اگر خروجی سوئیچ را به کارت کپچر می‌دهید تا چند کنسول را بدون جابه‌جایی کابل ضبط کنید، کارت کپچر هم باید با منابع شما هم‌خوان باشد. برای کنسول‌های نسل جدید و ضبط 4K60 با HDR، کارت‌هایی مثل ezcap 364 GameDock Extreme 2.1 (ورودی و پاس‌ترو HDMI 2.1 تا 4K144 و ضبط تا 4K60) و ezcap 401 GameDock Extreme Pro (پاس‌ترو تا 4K144 HDR/VRR و رابط USB 3.2 Gen2) گزینه‌های مناسبی هستند. در این حالت دقت کنید که سوئیچ میان کنسول و کارت کپچر، پهنای باند و HDCP لازم را داشته باشد؛ در غیر این صورت سقف کیفیت را سوئیچ تعیین می‌کند، نه کارت کپچر.

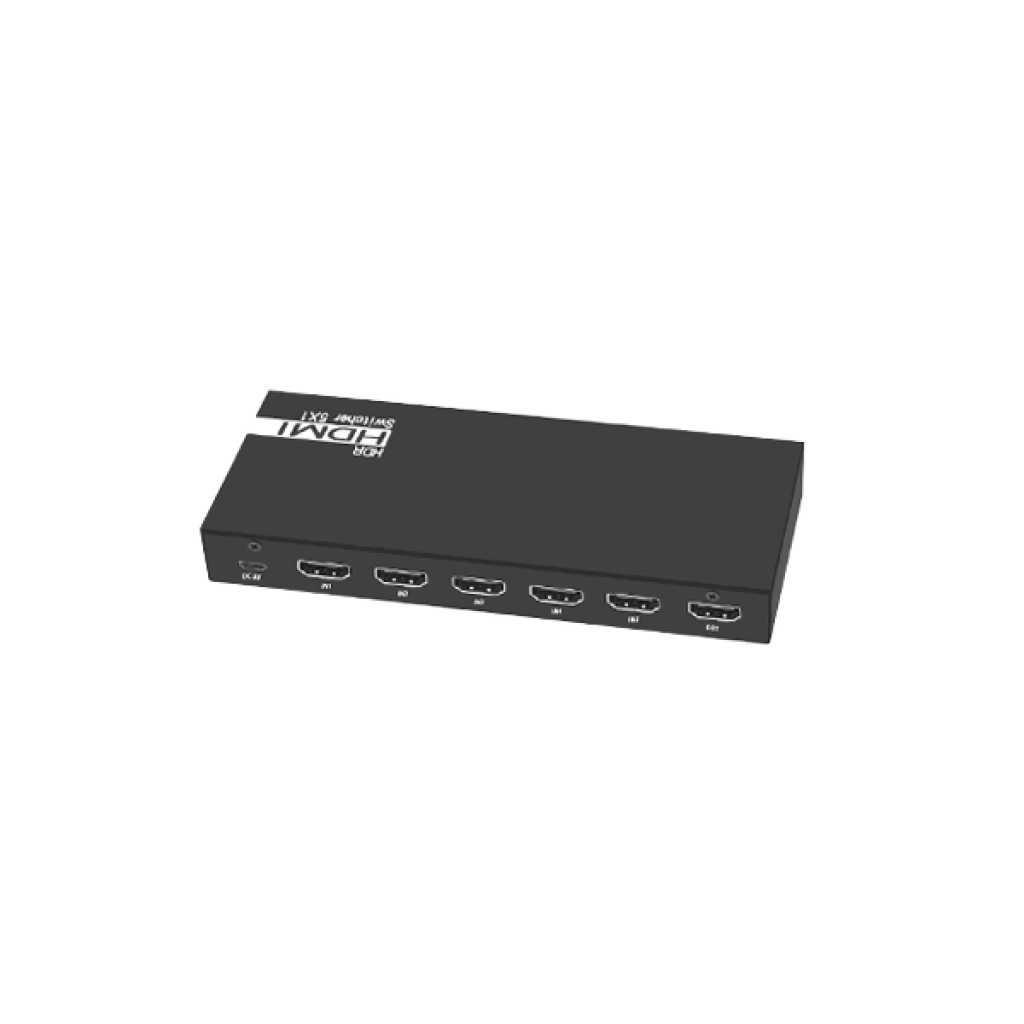

V-King VK-S5؛ گزینهٔ 4K60 برای کنسول و سینمای خانگی

سوئیچ ۵ به ۱ ویکینگ VK-S5 با HDMI 2.0 و HDCP 2.2 سازگار است و تصویر 4K60 با HDR10 و Dolby Vision در فرمت 4:4:4 را عبور می‌دهد. از صدای LPCM 7.1، Dolby TrueHD و DTS-HD Master Audio پشتیبانی می‌کند و قابلیت سوئیچ خودکار با روشن و خاموش شدن دستگاه‌ها را دارد. اگر PS5، Xbox و اندروید باکس 4K را به یک تلویزیون وصل می‌کنید، این مدل انتخاب منطقی‌تری نسبت به سوئیچ‌های HDMI 1.4 است.

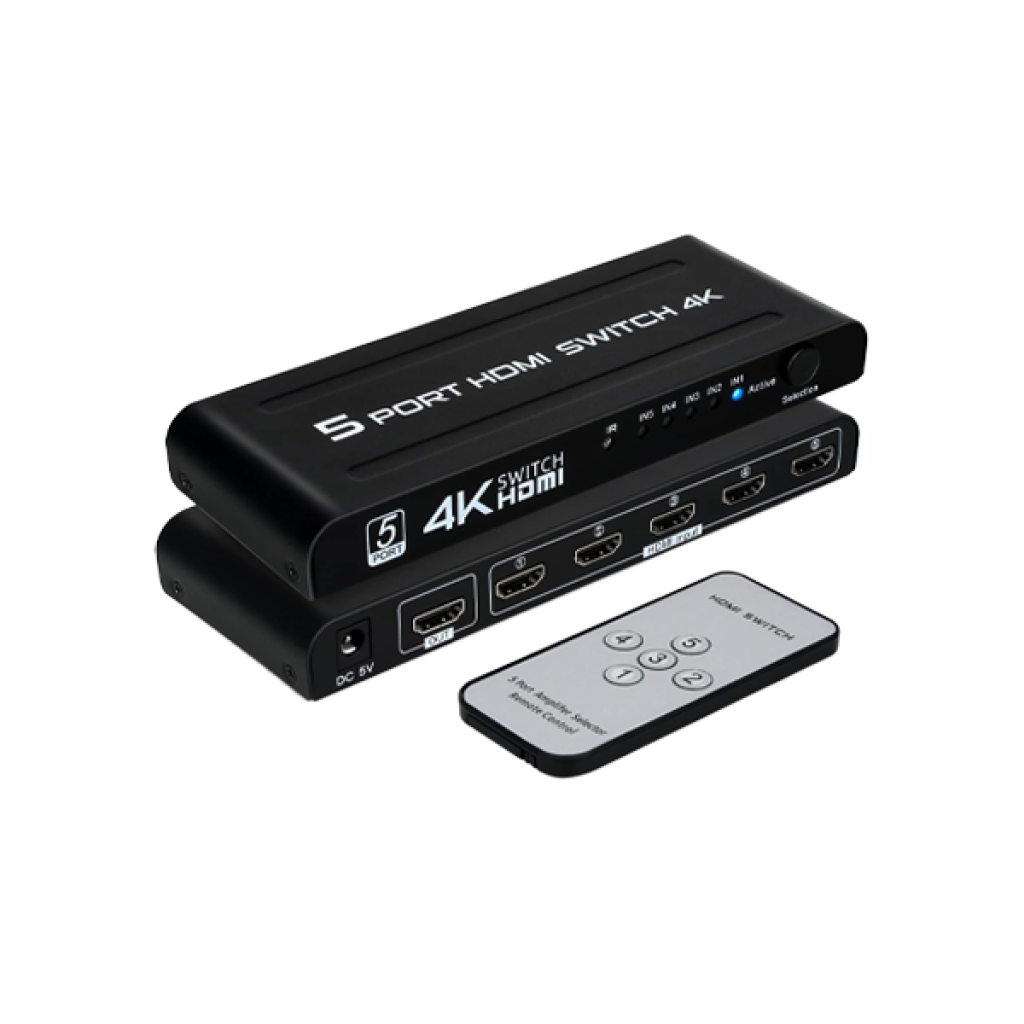

V-King 4K501؛ پنج ورودی با سه روش سوئیچ

سوئیچ ۵ پورت V-King 4K501 تا رزولوشن 4K در ۳۰ هرتز و 1080p را پشتیبانی می‌کند و سه روش سوئیچ دستی، خودکار و ریموت IR دارد. طبق مشخصات سازنده، کابل ورودی تا ۵ متر و کابل خروجی تا ۲۵ متر را پشتیبانی می‌کند؛ این ویژگی برای اتصال به پروژکتوری که دور از میز قرار دارد مفید است.

سوئیچ ماتریکس: VK-K6 و LKV424

ماتریکس ۶ به ۲ ویکینگ VK-K6 شش منبع را به دو نمایشگر می‌فرستد، HDMI 2.0 و HDCP 2.2 و 4K60 HDR را پشتیبانی می‌کند و علاوه بر ARC، صدا را از طریق پورت اپتیکال یا خروجی هدفون استخراج می‌کند. قابلیت PIP هم برای دیدن پیش‌نمایش ورودی‌ها روی صفحه در نظر گرفته شده است.

برای سالن‌ها و محیط‌های حرفه‌ای، ماتریکس ۴ در ۴ لنکنگ LKV424 چهار ورودی را به چهار خروجی مستقل می‌فرستد، تا 4096×2160 در ۶۰ هرتز با HDR کار می‌کند و علاوه بر دکمه و ریموت، از طریق RS232 هم قابل کنترل است. محافظ ESD داخلی آن هم از پورت‌های HDMI دستگاه‌های متصل محافظت می‌کند.

کدام را بخرم؟ سناریوهای رایج

1. تلویزیون دو ورودی دارد و سه یا چهار دستگاه دارید: سوئیچ ۴ یا ۵ به ۱. اگر منابع 4K60 و HDR دارند، مدلی با HDMI 2.0 و HDCP 2.2 مثل VK-S5.
2. یک تصویر را روی دو یا چند نمایشگر می‌خواهید: اسپلیتر HDMI.
3. چند منبع دارید و می‌خواهید هم‌زمان همه را ببینید: سوئیچ مولتی‌ویو مثل ezcap 264A.
4. چند منبع و چند نمایشگر دارید و هر کدام تصویر متفاوتی نیاز دارد: سوئیچ ماتریکس.
5. فاصلهٔ نمایشگر زیاد است: سوئیچ با پشتیبانی کابل بلند، یا ترکیب سوئیچ با اکستندر یا ریپیتر HDMI.
6. منبع شما آنالوگ (VGA یا AV) است: ابتدا با یک مبدل تصویر به HDMI تبدیل کنید؛ دربارهٔ انواع مبدل در مقالهٔ کانورتر (مبدل تصویر) چیست نوشته‌ایم.

مشکلات رایج و راه‌حل ساده

• تصویر سیاه با کنسول یا اندروید باکس 4K: معمولاً به HDCP یا پهنای باند سوئیچ برمی‌گردد. کابل استاندارد با سرعت بالا به کار ببرید و مطمئن شوید سوئیچ HDCP 2.2 را پشتیبانی می‌کند.
• قطع و وصل شدن تصویر: اگر سوئیچ برق USB یا آداپتور دارد، حتماً آن را وصل کنید و طول کابل‌ها را از حد مجاز بیشتر نکنید.

جمع‌بندی

سوئیچ HDMI چند منبع را به یک نمایشگر وصل می‌کند و اسپلیتر یک منبع را روی چند نمایشگر می‌برد؛ ماتریکس هر دو کار را هم‌زمان انجام می‌دهد. پیش از خرید، تعداد منابع و نمایشگرها، نسخهٔ HDMI و HDCP، نیاز به 4K60 و HDR و روش خروجی صدا را مشخص کنید. برای نمایش هم‌زمان چند تصویر ezcap 264A، برای کنسول‌ها و سینمای خانگی 4K مدل V-King VK-S5، برای مصارف اداری و آموزشی V-King 4K501 و برای سالن‌ها ماتریکس‌های VK-K6 و LKV424 گزینه‌های منطقی هستند. همهٔ این مدل‌ها را می‌توانید با مشاوره از نادر کامپیوتر، نمایندهٔ رسمی ezcap در ایران، تهیه کنید.

سوالات متداول

آیا سوئیچ HDMI کیفیت تصویر را کاهش می‌دهد؟

اگر سوئیچ از رزولوشن، نرخ فریم و HDCP منبع شما پشتیبانی کند، سیگنال دیجیتال بدون افت کیفیت عبور می‌کند. افت کیفیت یا قطعی معمولاً زمانی رخ می‌دهد که منبع 4K60 به سوئیچ HDMI 1.4 وصل شود یا کابل‌ها بی‌کیفیت و طولانی باشند.

می‌توانم با سوئیچ HDMI دو تصویر را هم‌زمان ببینم؟

سوئیچ معمولی فقط یک ورودی را نمایش می‌دهد. برای دیدن هم‌زمان چند ورودی به سوئیچ مولتی‌ویو مثل ezcap 264A یا قابلیت PIP در بعضی ماتریکس‌ها نیاز دارید.

برای PS5 چه سوئیچی مناسب است؟

سوئیچی که HDMI 2.0 و HDCP 2.2 و 4K60 با HDR را پشتیبانی کند، مثل V-King VK-S5. این مشخصات برای 4K60 کافی است؛ برای 4K120 به تجهیزات HDMI 2.1 نیاز است.

فرق سوئیچ HDMI با میکسر تصویر چیست؟

سوئیچ فقط ورودی را انتخاب می‌کند و ممکن است هنگام جابه‌جایی لحظه‌ای تصویر قطع شود. میکسر تصویر جابه‌جایی نرم، افکت، ترکیب تصویر و معمولاً خروجی مخصوص استریم دارد و برای تولید برنامه و پخش زنده ساخته شده است.

آیا سوئیچ HDMI به برق نیاز دارد؟

مدل‌های ساده و پسیو گاهی از برق خود پورت HDMI استفاده می‌کنند، اما مدل‌های 4K، مولتی‌ویو و ماتریکس به آداپتور یا برق USB نیاز دارند. استفاده از منبع تغذیه پایداری سیگنال را بیشتر می‌کند.
