این نمایشگر چندگانه HDMI 16X1 یک سوئیچ با کارایی بالا با تقسیمبندی صفحه نمایش HD 16 کاناله و خروجی سوئیچینگ یکپارچه است. این سوئیچ میتواند سیگنال ویدیوی دیجیتال 16 HD را روی یک صفحه نمایش دهد و دارای تقسیمبندیهای ویدیویی متنوع، سوئیچینگ یکپارچه و سیگنال ورودی 16HD به صورت همزمان است. روشهای کنترل سوئیچ انعطافپذیر است، میتوان آن را از طریق دکمه و کنترل IR تغییر داد. این یک سوئیچ بسیار کاربردی و پایدار است که نصب آن آسان است. میتوان از آن در پروژههای بزرگ، سالنهای اجتماعات و سایر مکانها استفاده کرد
وضوح خروجی HDMI تا 1080P/60Hz و 4K/30Hz، و در حالت چند نمایشگره، در اولین استفاده از محصول، 16 صفحه نمایش متوسط وجود دارد. در صورت عدم ورود سیگنال، صفحه نمایش نوار رنگی را نشان میدهد.

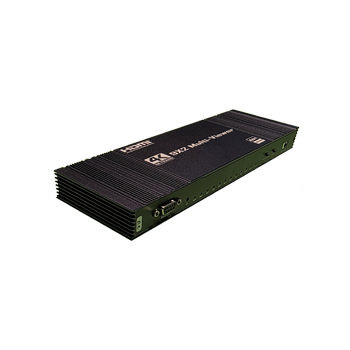

ظاهر محصول:
*پشتیبانی از 16 ورودی HDMI، 1 خروجی HDMI
*پشتیبانی از تقسیمبندی صفحه نمایش سیگنال 16 HDMI
*پشتیبانی از سوئیچینگ یکپارچه سیگنال 16 HDMI *سوئیچ بین 1080P/60Hz و 4K30Hz (RGB) و نسخههای قبلی سازگار
*پشتیبانی از HDMI1.4، HDCP1.4 و نسخههای قبلی
*پشتیبانی از RS232 *پشتیبانی از تصویر در تصویر
*فاصله انتقال ورودی و خروجی HDMI: کابل HDMI پرسرعت میتواند تا 15 متر برسد. (کابل HDMI 19+1.28AW)
*پشتیبانی از کنترل IR
*منبع تغذیه: DC12V2A
مشخصات:
پشتیبانی از وضوح HDMI: 24/50/60fs/4K30HZ/1080P/1080i/720p/576p/576i/480p/480
پشتیبانی از فرمت رنگ ویدئو: 24bit/30bit/36bit. پشتیبانی از فرمت ورودی صدا
DTS-HD/Dolby-realHD/Dolby-AC3/DSD
پشتیبانی از فرمت خروجی صدا: LPCM، PCM2 حداکثر پهنای باند: 330 مگاهرتز
حداکثر نرخ باند: 10.2 گیگابیت بر ثانیه
سیگنال ورودی/خروجی TMDS: 0.5-1.5 ولت p-p(TTL) سیگنال ورودی/خروجی DDC: 5 ولت p-p(TTL)
فاصله کابل ورودی: کابل استاندارد HDMI 15mAWG24
فاصله کابل خروجی: کابل استاندارد HDMI 24mAWG24
حداکثر جریان کاری: 12 ولت/0.6 آمپر
محدوده دمای کارکرد: (-15-+55°C)
محدوده رطوبت کارکرد: 5-90%RH (بدون چگالش)) ابعاد (طول x عرض x ارتفاع): 480x106x28 میلیمتر
وزن: 1640 گرم
نمودار رابط: HDMI
دستورالعمل استفاده از کنترل از راه دور مادون قرمز:
لیست بستهبندی:
HDMI 16X1 چند نمایشگره x1
1. روشن/خاموش
2. کلید صوتی 16 ورودی HDMI
3.
به میانگین دوگانه افقی/عمودی تغییر دهید
4. به میانگین 3 افقی/عمودی تغییر دهید
5. به میانگین 4/1 بزرگ (چپ) 3 کوچک (راست) /1 بزرگ (بالا) 3 کوچک (پایین) /1 بزرگ (پایین) 3
کوچک (بالا)
4 نمایشگر چند نمایشگره 16X1 فوق العاده
1. پورت RS232
3. چراغ ورودی سیگنال HDMI 1-16
۶. تغییر به ۶ میانگین/۱ بزرگ ۵ کوچک/۲ بزرگ ۴ کوچک
۷. تغییر سیگنال ورودی ۱۶HDMI در خلاف جهت عقربههای ساعت
و در جهت عقربههای ساعت در نمایش تقسیمبندی ۱
۸. تغییر به ۸ میانگین/۱ بزرگ ۷ کوچک
۹. تغییر به ۱۰ میانگین
۱۰. تغییر به ۱۲ میانگین
وضوح ۱۲.۷۲۰P/۱۰۸۰P/۴K
۱۱. تغییر به ۱۶ میانگین
۱۳. عملکرد تصویر در تصویر ۱۴. تغییر حالت تقسیمبندی
۱۵. تغییر تمام صفحه ۱۶ ورودی HDMI
۲. آداپتور برق DC 12V/2A (پورت DC) x1 ۳. دفترچه راهنمای کاربر x1
۴. کنترل از راه دور x1
نکات:
۵. نشانگر LED برق
۲. گیرنده مادون قرمز
۴. چراغ خروجی HDMI
۶. حالت تمام صفحه، تغییر چرخه سیگنال ۱\۲
۷. تغییر صدای ۱۶ ورودی HDMI
\3\4\5\6\7\8\9\10\11\12\13\14/15/16
8. سوئیچ EDID 720P/1080P/4K
9. سوئیچ حالت تقسیمبندی
10-4/8/16 حالت نمایش میانگین تصویر
12. بهروزرسانی میانافزار
11. روشن/خاموش کردن
15-خروجی سیگنال HDMI
سریال RS232
MODE2: حالت نمایش تصویر میانگین دوگانه (افقی)
حالت ۳: حالت نمایش تصویر میانگین دوگانه (عمودی)
حالت ۴: ۳ حالت نمایش تصویر متوسط (افقی)
حالتها: ۳ حالت نمایش تصویر متوسط (عمودی)
لطفاً از یک کابل پورت سریال RS232 برای اتصال پورت سریال RS232 استفاده کنید و نرخ بیت در ثانیه پورت سریال را روی 115200 تنظیم کنید. ابزار پورت سریال باید XCOM باشد. دستور باید از طریق پورت سریال ارسال شود. اگر دستور ... باشد
با اجرا، LOG چاپ شده توسط ابزار پورت سریال، دستور ارسالی را چاپ خواهد کرد. پورت سریال دارای ۸ بیت داده، ۱ بیت توقف و بدون جمع مقابلهای است.
رفتن به ورودی تمام صفحه رفتن به ورودی ۱۲ تمام صفحه
تنظیم روشنایی ویدیوی خروجی: (XX به این معنی است که دادههای ورودی بین (0-83) هستند)
روشنایی منفی ویدیوی خروجی را تنظیم کنید (XX به معنی دادههای ورودی بین ۰ تا ۸۰ است)
